1

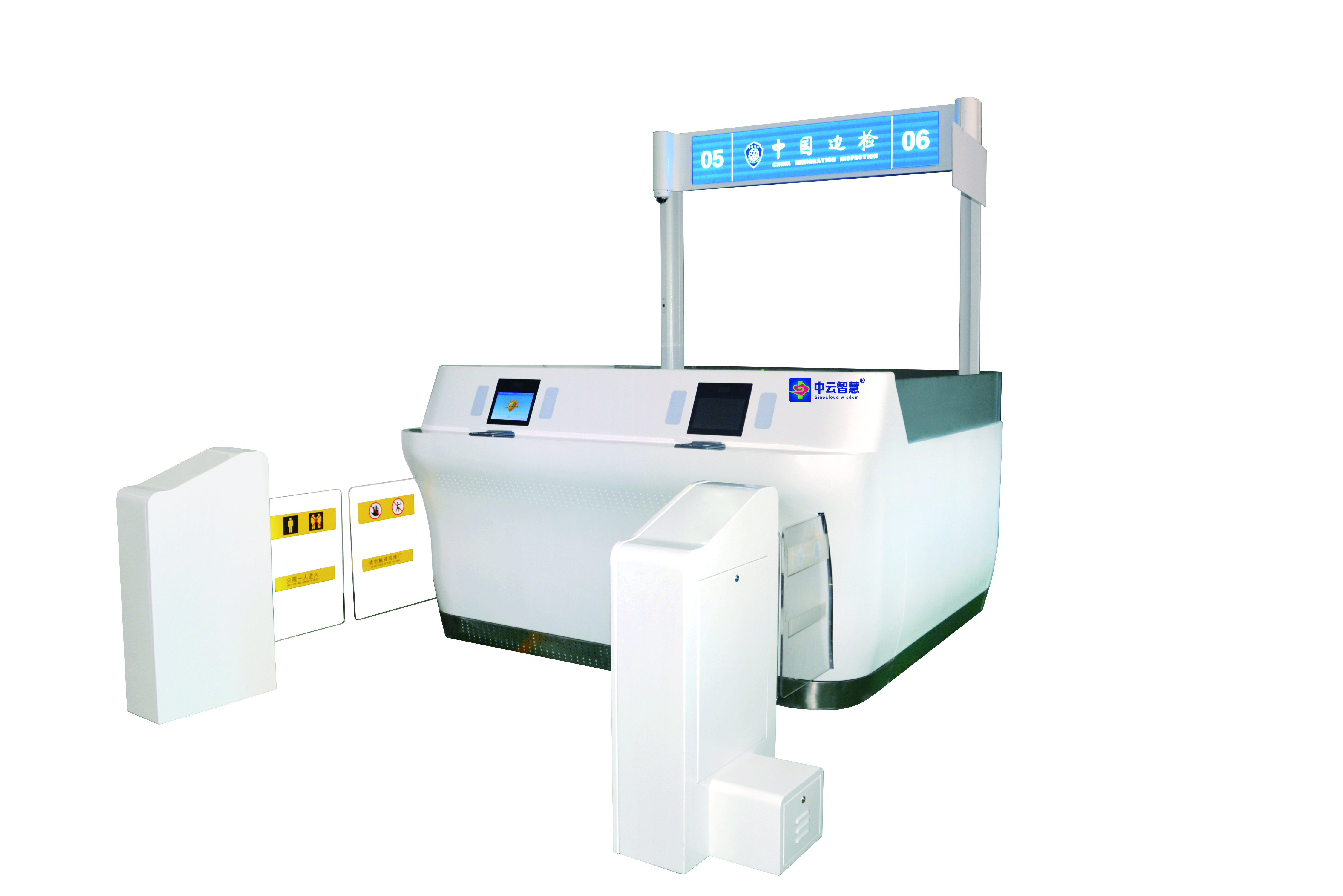

主体结构

★柜台主体外侧采用杜邦可丽耐，模块化装配结构、镶嵌钢化玻璃，深色操作服务台面。

柜台主体尺寸长*宽*高=2500*2400*1350mm（不包含闸门和LED屏），3900*3000*2900mm（包含闸门和LED屏），。

2

梅沙终端显示屏（嵌入式）

★梅沙客户端屏幕使用16:10的19.5寸显示屏。

面板类型：In-Plane   Switching平面转换；

分辨率：1440 x   900；

亮度：250cd/m2；

对比度：1000:1；

可视角度：178°/178°(CR≥10)；

接口：VGA；

电源：19Vdc,1.31A；

点距：0.2907mm；

刷新率：60hz；

响应时间：6ms；

色数：16.7M；

LED背光：是；

3

生物特征采集终端

★摄像头：200万像素；

镜头：2.1mm @F2.2，视场角：水平135°，垂直60°；

有效像素：1920×1080；

工作温度和湿度：-20℃~50℃,湿度小于90%(无凝结)；

电源供应：DC5V±20%（USB接口）；

功耗：1.5W MAX；

视频输出：USB 2.0；

信号系统：PAL；

四指指纹仪：

自动检查指纹采集顺序；自动将四连指和双拇指指纹切分成单个手指指纹，自动清除指纹痕迹，防假指，可辨别放置的手指是真人手指还是其他替代品（例如手套，薄膜等），指纹模块通过公安部GA标准认证，提供检测报告。

采集面积：3.2*3.0（81.2mm*76.2mm）;

图像像素数：640×640像素；

指纹仪灰度：8位256级；

图像分辨率：500dpi；

接口：USB；

工作温度：0度至50度；

储藏温度：-20度至60度；

湿度范围：0%至90%（非冷凝状态）；

4

登机牌扫描仪

输入电压：5   VDC ± 0.25 V；

主机系统接口：USB/串口；

操作温度：0°C  ~ 40°C (32°F    ~ 104°F)；

存储温度：-20°C  ~ 70°C (-4°F    ~ 158°F)；

湿度：5%~95%相对湿度，无凝结；

工业等级：IP53；

光照等级：0    ~ 100,000 lux (9,290 foot-candles)；

扫描方式：二维影像式 (838 x 640 像素)；

移动耐受度：>270 cm/s (106 in/s) 焦点处；

扫描角度：水平: 42.4°、垂直: 33；

焦点：127mm   ；

印刷对比度：最低20%的反射差；

倾角、斜角：±45°；

解码能力：识读code39、PDF417等。

5

自动门控

可维护度（MTTR）：≤30分钟（核心部件机芯及电机的更换时间不超过30分钟）；

开门方式:平移门；

开/关门时间：≤2S，且速度可调整；

工作制：连续工作制；

工作模式：电动门与业务系统关联，实现自动控制。检查员验放提交时，电动门会自动打开，旅客通过后，电动门自动关闭。当适用于批量验放或其它特殊情况，电动门由检查员通过按钮来控制开关。

安全措施：电动门带有紧急控制、红外人体感应和防夹人设计。

电动门控制有自动控制和手动控制两种模式。

6

呼叫报警模块

配合腕表使用，传输距离≥100m。

7

旅客服务评价

★旅客可以通过触摸屏对检查员进行满意度评价操作。

★显示屏大小：10.1寸；

对比度：不低于300：1；

亮度：      不低于300cd/m2；

标准分辨率：1280*800；

响应时间：  不超过10ms；

可视角度：     120°；

8

指示屏

模组尺寸：200×150，厚度：2.5mm；

接口型号:HUB75*26P ；

灰度级别:65536；

色  温：17000K；

刷 新 率:240 Hz；

亮    度:1200CD/m²；

像素：1.667mm；

LED 角度:水平≥140º 垂直≥140º ；

每平方米：360000点；

最佳观看距离3米，每一米屏高最远观看距离≥30米；

平均功率：1000.00 W/㎡ ；

工作电压：AC220V±10%；

信号：RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等；

环境温度: 存贮 -40℃～+80℃；工作-20℃～+50℃。

★须提供边检验证台大屏控制管理系统软件著作权登记证书，登记日期早于标书发布日期，原件备查。

9

一键控制上下班

安装方式：嵌入式；

操作：按钮；

接口：与梅沙无缝集成；

功能：设备与相应软件联动。

10

检查员指纹仪和面相登录

检查员指纹仪：

传感器类型：电感式或光电式；

图像分辨率：500DPI；

注册时间：<3秒；

比对时间（1：N）：<0.5秒（100枚）；

拒真率：<0.1%；

认假率：<0.001%；

检查员面相采集摄像头：

★摄像头：200万高性能CMOS；

镜头：2.1mm @F2.2，视场角：水平135°，垂直60°；

有效像素：1920×1080；

工作温度：    -10℃～＋50℃；

工作湿度：    90%RH以内；

供电方式：    USB DC   5V；

11

盲区监控

★可实时显示盲区监控画面

摄像头：200万高性能CMOS；

显示技术：IPS屏，≥100°可视角；

触摸原理：电容式；

视频接口：HDMI；

触摸接口：microUSB；

电源接口：5V   microUSB；

12

验放统计

★统计显示验放的旅客总数、外国人总数、航班信息。

显示技术：IPS屏，≥100°可视角；

显示屏分辨率：1280*800；

触摸原理：电容式。

视频接口：HDMI；

触摸接口：microUSB；

电源接口：5V   microUSB；

13

照明补光

光源类型: LED；

颜色: 白；

功率: 5W；

电压：12V；

开关类型：按钮；

结构：灯组模块；

14

音视频同步监听

拾音距离：3米；

拾音面积：10平米；

灵敏度：-28dB；

指向特征：全指向性；

最大承受音压：120Db SPL；

视频分辨率：200万像素；

视频流支持：1920x1080 @25fps，支持H.264、MJPEG等主流视频编码格式

视频模式：自动白平衡

15

人证对照智能辅助查验

★旅客人证一致性核验提示，判定证件是否本人。

★显示屏：10.1寸 电容触摸 模块封装；

★摄像头：200万高性能CMOS；

镜头：2.1mm @F2.2，视场角：水平135°，垂直60°；

有效像素：1920×1080；

工作温度：    -10℃～＋50℃；

工作湿度：    90%RH以内；

供电方式：    USB DC   5V；

工作温度：0-55℃；
  存储温度：-40-80℃；
  相对湿度：5-95%相对湿度，无冷凝；
  工作振动：0.5g rms/5~500Hz/random工作状态下；

★须提供边检验证台人证自动对照辅助核验系统软件著作权登记证书，登记日期早于标书发布日期，原件备查。

16

多语种语音翻译

★智能多国语音翻译，可实时交互翻译，并语音播放。

支持英、日、韩、俄、葡、法、西等多国语音；

输出功率3W；

音频：1x Mic-in，1x   Line-out；

交互：语音实时；

供电方式：DC +12V一体化设计、内置大容量电池，支持POE供电

处理器：ARM架构6核CPU处理器

通信接口：支持以太网、USB、RS232
